實驗室強電弱電系統

一、實驗室配電工程設計包含強弱電兩方面。強電方面主要包含儀器用電、照明插座等，弱電包含：網絡、數據通信、廣播、視頻監控等等。

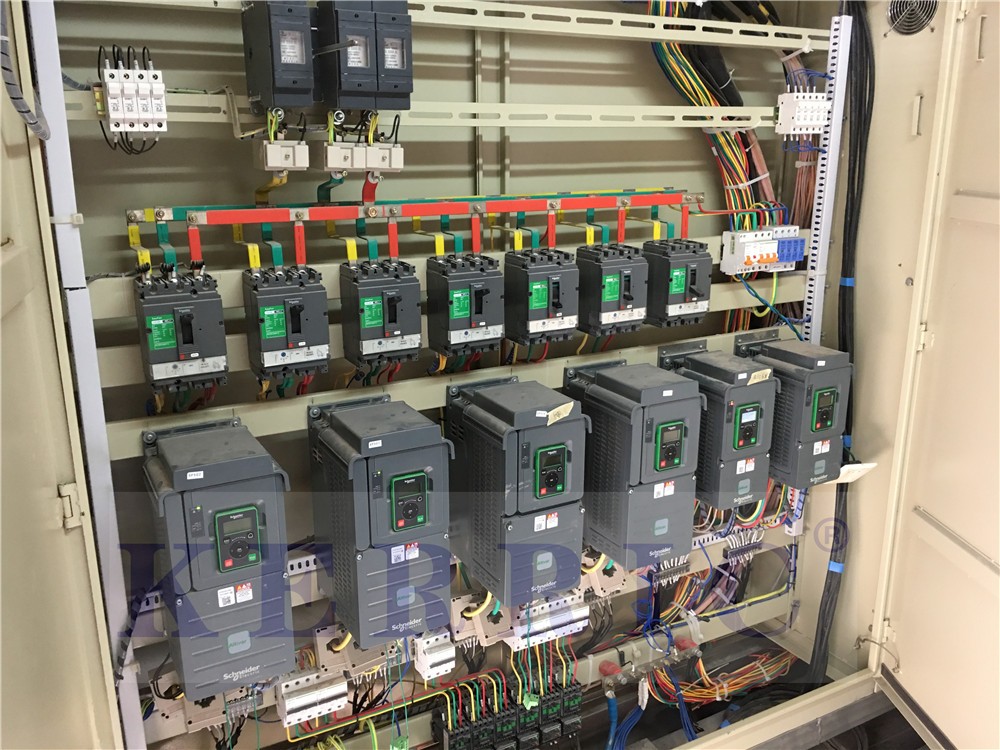

強電設計應根據各儀器設備功率匯總，按功能間、樓層、整棟大樓一級一級的進行統計，每個儀器間單獨設置房間終端配電箱，且主要儀器需要單獨留出一個回路，不能與房間照明或其他插座串聯，這樣主要是方便儀器設備的使用和維護。樓層配電箱應安置在專用的配電房，設置門鎖，需專人管理。

二、實驗室應配備UPS(不間斷電源)為實驗室主要設備提供保護。根據實驗室設備用電參數，確定不間斷電源功率及電流參數，應注意不間斷電源的選擇應為實驗室發展預留足夠空間，考慮未來一段時間實驗室添置儀器設備的可能性及計劃購置儀器的參數，然后充分預留配電負荷。電插根據需要可設計在墻面或地面，地面電插應有一定程度的防水，電插位置應靠近所供電儀器，減少地面走線使實驗室更加整潔。由于不間斷電源散熱、噪音較大，實驗室規劃時在后部設置了獨立供電房并在房間中安裝專用空調。

弱電方面：針對現代實驗室發展要求和科技發展趨勢，建議主要房間都要設計多個網絡通訊端口和至少一個電話接口；實驗室規劃設計階段需要在主要通道設計攝像頭進行實驗室管理監控，有條件的可以每個房間設計，甚至重要精密儀器室加強攝像監控。

1、實驗室電源：為避免市電的供電電壓不穩定或突然停電而影響實驗室的運行，通常加裝備用電源和穩壓器，常用UPS電源，一類為UPS電源， 一類為EPS電源。

2、實驗室供電線路要求：

大功率儀器單獨設線路

培養室、生物安全實驗室等需要不間斷供電的實驗室要采用雙保險專用電源

實驗臺設置一定數量的三相及單相電源插座

潮濕、有腐蝕性氣體、火災爆炸危險等場所，應選用具有相應保護性能的配電設備。

有腐蝕性氣體的實驗室，配電導線采用銅芯。

3、實驗室照明：

一般以日光燈為宜，它不但使用壽命長，電源面積大，光效高，而且發熱量低。但不同的實驗室對照明的要求不同，如分析化學實驗室在操作處安設熒光燈，無菌室安裝紫外滅菌燈，電磁干擾要求嚴格的實驗室不宜采用氣體放電燈，在安全出口疏散通道等處應設置安裝疏散指示燈。

4、實驗室防雷（浪涌保護）：

防雷分為防直擊雷和感應雷兩個方面。對直擊雷的防護由建筑物所裝避雷針完成；實驗室的防雷工作主要是防感應雷所引起的浪涌和由于其他原因所引起的過電壓。

對實驗室進行全面防雷保護，除了實驗室所在建筑要有良好的避雷裝置外，還必須在實驗室內安裝電源防雷器和信號防雷器， 對電源系統、信號系統進行可靠、有效的防護。

實驗室采用三級防雷系統，經過以上三級防雷配置后，可將威力強大的雷電過壓降至設備能夠承受的范圍內（約1000V以內〕。

5、實驗室接地：

實驗室的實際應用及所處環境位置考慮，通常采用綜合接地方案。從共同接地體分別引兩組地線進實驗室，一組為交流工作地，另一組為安全保護地。交流工作地進實驗室專用配電柜，安全保護地與實驗室均壓接地環相聯。系統接地電阻小于1歐姆。
